1严格按照图样焊接工艺和有关标准施焊2遵循先焊接基层，再焊接过渡层，最后焊接复层的焊接顺序3为防止沾附焊接飞溅，施焊前需在不锈钢复合板坡口两侧100mm范围内刷涂防飞溅涂料4基层的焊接，应严防基层焊缝熔化到不锈钢的过渡层甚至复层焊缝，以免少量高铬高镍的不锈钢成分稀释到。

511复层材料的选用应保证熔敷金属的合金元素的含量不低于复层材料标准规定的下限值512 过渡层的焊条宜选择25%Cr13%Ni型或25%Cr20%Ni型以补充基层对复层的稀释，对复层含钼的不锈钢复合板，应采用25%13%NiMo型焊条512 常用不锈钢复合板焊接材料可按表5121512。

4易于建立自动化程度较高的生产线5复层材料不易被基层材料污染，结合性能好，产品质量稳定爆炸复合法是利用炸药做能源，将性能不同的特别是不相熔的两种或两种以上的不锈钢复合板焊接成为一体的复合板加工新技术与轧制复合法相比，1加载速度快，即加载过程的瞬间性2施加于工件高压。

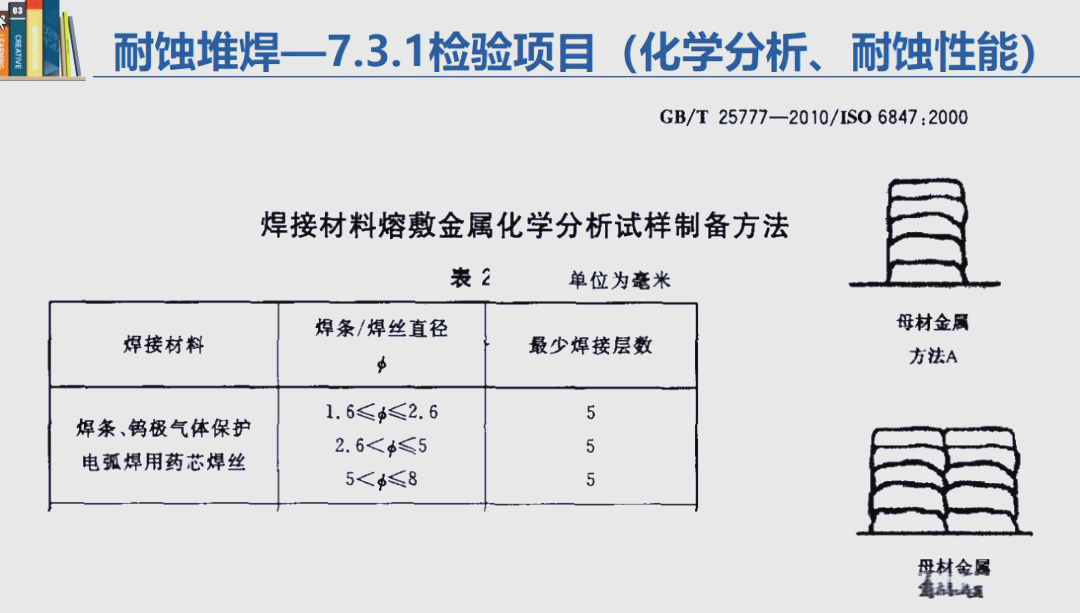

复合板焊接时焊工必须持有单独的耐蚀堆焊资格压力容器，以及其他复合材质焊接，必须根据 TSGZ60022001 焊接操作人员考核细则的 A 4310 3焊接双相不锈钢符合干的 复层之间及过渡焊缝的要求只持有普通的焊工资格证焊接及热切割特种作业操作证不可以焊接双相复合不锈钢的堆焊焊接工艺。

4焊接不锈钢复合板可以采用TIGMIG电弧等方式进行焊接，以连接不同形状和尺寸的板材5表面处理不锈钢复合板的表面可以进行抛光喷砂镀膜等处理，以提高其装饰性和美观性不锈钢复合板的应用领域1建筑装饰不锈钢复合板可以用于建筑外墙屋顶天花板隔断门窗等装饰和构件2电子通讯。

不锈钢复合板焊接要求基层施焊时不得将基层金属沉积在复层上，复合层金属不允许熔入基层内3基层用钢主要为碳钢低合金钢与复层用钢主要为奥氏体不锈钢的物理性能有较大差异由于奥氏体不锈钢的导热系数较低，热膨胀系数较大，奥氏体钢比基层金属收缩变形大，而基层金属却强烈束缚着过渡。

爆炸复合法是将不锈钢板置于碳钢基板上，两者之间用垫子隔开，然后在不锈钢板上铺设炸药，通过炸药爆炸产生的高温高压，使不锈钢板与碳钢基板实现固相焊接这种方法可以生产出数百毫米厚的不锈钢复合板，适用于大型底座和管板等热轧复合法则是在高度真空条件下，将碳钢基板和不锈钢板处于纯净状态后进行轧制。

但是双金属复合管的焊接是有一定技巧的，这当中也存在一定的难度，是需要人们去慢慢解决和克服的本文小编就与大家谈一谈双金属复合管的焊接技术1双金属复合管焊接难题 双金属复合管以碳素钢管或合金钢管为基管，在其内表面覆衬一定厚度一般为2~3 mm的不锈钢钛合金铜铝等耐蚀合金属制造的。

爆炸焊接工艺包括平角法和角度法两种，平角法适用于两平面的焊接，角度法则适用于非平面的焊接焊接过程中的关键步骤是热处理，以消除爆炸焊接带来的应力，增加复合板的塑性，使其易于后续加工不锈钢复合板在工业生产中的应用广泛热处理后，复合板的强度和硬度得到提升，因此在需要耐磨和耐腐蚀的工。

过渡层本人意见不用A062也可以，基层A307焊完后将碳钢层覆盖即可用A137焊接面层不过A132就行，因为面层主要起到耐腐蚀作用你可以用三个焊评评定这个接头，一个是20R和0Cr18Ni10Ti对接焊条A307，0Cr18Ni10Ti与0Cr13板对接 用A132，或A137焊接在一个就是20R堆焊焊评，即过度层A307，面层A132本。

1用户可以直接将复合钢格栅板或踏步板焊接在支撑钢结构上，焊接处刷两遍富锌粉漆2生产的复合钢格栅板专用安装夹安装，不破坏镀锌层，拆装方便每套安装夹包括上夹下夹M8圆头螺栓和螺母各一个3我公司还可根据需要，提供不锈钢安装夹或螺栓连接等紧固方法，在钢格板安装的几点注意事项中。

奥氏体不锈钢的消除应力处理不能用于双相不锈钢，通常采用固溶退火堆焊后整体消应力处理需考虑脆性相的影响，缩短加热时间以保持韧性与耐腐蚀性复合板热处理同样要考虑这一因素焊接双相不锈钢时，不能简单套用奥氏体不锈钢规则，焊接参数如线能量和层间温度的控制，以及焊接材料选择至关重要确保焊接。

在待焊区中碳钢和不锈钢共存部位，要选用隔离层的焊接材料待焊区出现都是碳钢时，可以按基层所选用的焊接材料进行施焊同样，待焊区都是不锈钢材料时，选用覆层的焊接材料，但是考虑到焊接熔池的深度，可能将基层熔化，此时第一层焊缝仍要隔离层的焊接材料例如00Cr18Ni5Mo3Si2+Q235复合钢板焊接。

相比之下，热轧复合板的制造则是基于碳钢基板和不锈钢板在纯净状态下，通过在高度真空条件下进行轧制在这个过程中，两种金属通过扩散实现了完全的冶金结合，确保了复合板的稳定性能为了进一步提升复合界面的润湿性和结合强度，生产过程中会采用一系列物理化学处理技术值得注意的是，这两种复合板的生产都。

金属复合板是将两种不同金属材质结合而成的钢板，根据应用需求而制备例如，双金属复合耐磨钢板是通过电弧技术，在钢铁基板上堆焊约2030%的碳化铬合金，形成耐磨层这种层焊接材质均匀外观整洁，耐磨层中的碳化物纤维状分布且垂直于表面，使其表面硬度可达HRC63以上这种高碳化铬含量的硬质合金耐磨复合。

不锈钢复合板焊接变形的因素很多，当焊接变形难以避免或构件的变形程度超过设计要求时，必须进行矫正通常焊接变形的矫正可分为冷加工和热加工法两种1冷加工 冷加工法也叫机械矫正法，是利用机械力的作用，对焊接变形进行矫正，一般适用于小尺寸焊件或变形程度较小的焊件，常用器具有千斤顶压力机矫。

304热轧不锈钢复合板如何分离不锈钢与铁板这两种材料通常是通过电焊连接在一起的，电焊条的主要成分是镁，镁常用于焊接火车轨道若要将两者分离，就像用刀切肉，这里的镁成分是“肉”，我们需要一种“合金刀具”来“切肉”由于钢板的长和宽远大于其厚度，因此在施加刀具压力时，要么板子会被“切穿”。
