不锈钢管焊接对施工技术人员要求高，按照国家相关规定必须持有压力容器资格证书才能上岗，焊接方式首选氩弧焊接，如果厚壁的也可以采用不锈钢焊条焊接，薄壁不锈钢管采用承插焊接时，要先刷白垩粉后才能焊接，保证底部惰性气体不被空气释散，以确保焊接质量，如果对接焊，管道接口前后要用可溶纸封好，并往内；不锈钢管道用氩弧焊打底，中间用电弧焊接，最后一道再用氩弧焊封面这种工艺在厚壁高压的不锈钢管道焊接中有但焊丝及焊条要上一个等级 最好进行固溶处理后，我们用的多了。

一般的规范对不锈钢管道焊后热处理都没有要求，因为不锈钢焊后热处理的话，有一个敏化温度区，会降低不锈钢的耐腐蚀性能只有在工厂有条件的情况下，可对不锈钢设备进行固溶处理或者稳定化处理，消除应力，提高他的耐腐蚀性能；在焊接不锈钢管道时，若焊接处出现砂眼，通常需要从多个角度进行排查与处理首先，检查焊接过程中保护气体的纯度是否足够，确保杂质含量未超出保护焊气体纯度的规定要求如果保护气体中混入过多的其他气体，可能会影响焊接效果，导致砂眼的产生其次，焊接材料的选择也至关重要焊丝与管道的材质必须匹配，即。

1采用防腐性能比较好的316材质的不锈钢，甚至是钛管2其次就是焊接处在焊接的时候为了避免后续的焊口出现腐蚀渗漏的话，不管是用什么类型材质的管道，焊口的双面保护一定要做到位，避免了焊接过程的焊层氧化，就可以提高焊层的使用寿命，这在煤气管道上经常是焊口要拍片也是这个原因 3后续的保护；管道施工过程中，一般只对焊口进行酸洗和钝化处理如果管材污染严重或质量要求严格，也可以对全部管材进行上述处理具体步骤是用丙酮除去油渍用酸洗液浸泡或洗刷1一2h用冷水将酸洗液冲干净用钝化液浸泡或洗刷约lh用冷水将钝化液冲洗干净，最后晾干焊后热处理，不锈钢水管道在焊后存在内应力，当。

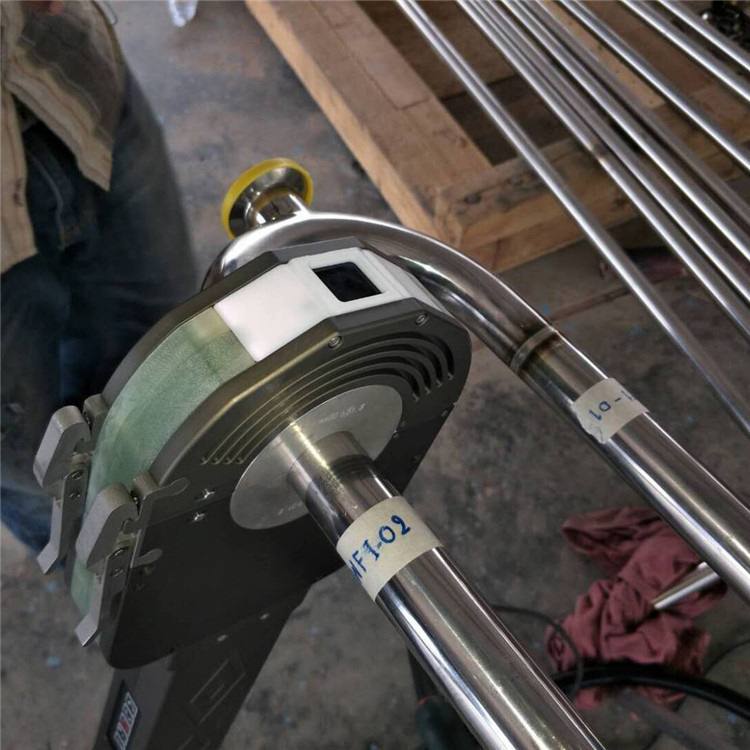

不锈钢管道的焊接方法和技巧

但是酸气管道，比如 00Cr，在一定的高温状态下，管道内介质，即便走的是CO#8322，也是要求进行热处理的所以，综上所述，不锈钢在焊接以后，一般不需要进行热处理，主要看设计文件的要求以及强制标准规范的要求一般情况下，不锈钢要热处理都是固溶处理或者应力消除处理1固溶处理是要将奥氏体不锈钢加热。

焊接电流根据焊接材料的厚度和所选焊接方法，合理设定焊接电流一般250A以下时，焊嘴与工件距离约为15mm250A以上时，距离约为20~25mm二注意事项 清洁与预处理焊接前应对管道表面进行彻底清洁，去除油污锈迹等杂质，以确保焊缝质量热输入控制不锈钢管道焊接时，应严格控制热输入，避免过热。

后热处理根据具体情况，可能需要进行后热处理，如退火或固溶处理，以消除焊接应力和提高接头性能检验对焊接接头进行外观检查无损检测和力学性能测试，确保焊接质量符合要求综上所述，不锈钢304管道的焊接工艺需要综合考虑材料特性焊接前的准备焊接方法和材料焊接过程中的注意事项以及焊后处理等。

在焊接不锈钢管道时，为保护焊道的内表面不被氧化，通常只在焊口处进行充氩具体做法是在焊口两侧管道内部封上水溶性纸，然后通过细管将氩气送入一个小的空间，以减少氩气的消耗在钨极的选择上，推荐使用铈钨极在使用过程中，应保持钨极尖端的锐角度如果钨极出现烧损，需要及时进行打磨处理，以。

钨极氩弧焊收尾时间出现收缩孔，可以在灭弧时多点几下或者利用有衰减功能的焊机，调一点衰减时间来处理收缩孔的现象。

薄壁不锈钢管的焊接需要特别注意，采用左焊法，焊炬匀速前进，保持上下不跳动焊丝顺着焊口并贴紧焊口从熔池前沿加入，加入量视间隙与速度而定，尽量少加勤加，避免形成内凹或外凸焊接时，焊丝端部始终处于氩气保护范围内，以免氧化，也不应伸入熔池中搅乱氩气流焊接电流在40～100A之间，氩气流量8L。

不锈钢管焊口旁老是裂缝什么原因

焊前准备 焊接前，管口应做30°的坡口，管端内外15mm范围内应打磨出金属本色管道对口间隙为1~3mm实际对口间隙过大时，需先在管道坡口一侧堆焊过渡层搭建临时避风设施，严格控制焊接作业处的风速，因风速超过一定范围，极易产生气孔2操作 使用WST315手工钨极氩弧焊机，焊机本身装有高频引弧。

不锈钢管道拍片口对口的方法如下管口打磨在进行对口焊接之前，首先要对管口进行打磨处理使用砂轮将管口磨平，确保焊接面的平整度，为后续焊接工作打下良好的基础对口焊接利用氩弧焊或电弧焊将两个管口对准并进行焊接焊接时，应特别注意保持两个管口的对齐度和间距，以提高焊接质量，避免焊缝出。

机械打磨机械打磨是处理不锈钢焊缝的常见方法之一通过使用砂轮砂带或抛光机等工具，可以去除焊接后产生的焊渣和不均匀表面，使焊缝与管道或板材表面融为一体这种方法不仅能提升外观质量，还能提高焊缝的耐腐蚀性化学酸洗与钝化化学酸洗主要用于去除焊缝区域的氧化物焊渣和其他残留物通过将焊缝浸泡在。

铬钼钢管道在某些情况下，如果铬钼钢管道的壁厚较薄如15CrMoG的壁厚在13mm以下，且使用高铬镍25%Cr13%Ni以上奥氏体焊材进行焊接，经设计单位书面同意，可不进行焊后热处理 不锈钢管道一般情况下，不锈钢管道不需要进行焊后热处理然而，即使在上述情况下，也需要遵循相关的规范。

一304不锈钢管道氩弧焊打底手法 1 在坡口面上引弧，迅速退至坡根始焊点通常在6点位置前约10mm处，当观察到开始熔化时，立即填充焊丝，确保焊丝与母材同步熔化，此时可见熔液与熔渣均匀通过坡口流向管内，形成熔孔2 焊枪进行轻微的锯齿形摆动，缓缓向上移动，焊丝全程置于氩气保护之下，并紧贴。
