45，通过多次3～5次高温回火，使残余奥氏体转变成马氏体产生二次硬化硬度可升至HRC59～64，主要适用于要求红硬性的模具零件，缺点是冲击韧性较差，影响多冲寿命，所以对冷作模具并不适用由于一次硬化法采用低温回火，硬度虽可达到HRC60以上，但回火温度较低，淬火后应力消除并不充分。

70钢，780°C830°C油淬，硬度HRC6263，回火温度200°C，硬度HRC58回火温度300°C，硬度HRC50回火温度400°C，硬度HRC45回火温度500°C，硬度HRC37回火温度550°C，硬度HRC32回火温度600°C，硬度HRC28回火温度650°C，硬度HRC24 你可以更具具体要求选择回火温度。

45钢回火温度与硬度的关系曲线图45钢隶属于优质碳素结构钢，俗称优钢，属于中碳碳结构钢，这种45钢在钢中不会特意加入合金元素，也是应用广泛的优质结构钢45钢的用途取决于它的各项性能，45钢它具有一定的韧性和塑性，并具有较高的强度，可加工性良好，采用调质处理可获得很好的综合力学性能该钢冷。

Cr12MoV属于国标冷作模具钢，执行标准GBT 12992014 Cr12MoV钢的淬透性淬火回火的硬度耐磨性强度均比Cr12高用于制造截面较大形状复杂工作条件繁重下的各种冷冲模具和工具，如冲孔凹模切边模滚边模钢板 深拉伸模圆锯标准工具和量规螺纹滚模等Cr12MoV化学成分如下图Cr12MoV。

关于h13热处理温度，h13热处理这个很多人还不知道，今天来为大家解答以上的问题，现在让我们一起来看看吧11淬火规范温度10201050度，冷却介质油或空气，硬度HRC56582回火规范温度560580度，冷却空冷，回火硬度HRC47493通常采用两次回火，第二次回火温度应比第一次低20度。

根据工件性能要求的不同，按其回火温度的不同，可将回火分为以下几种1低温回火150－250度低温回火所得组织为回火马氏体其目的是在保持淬火钢的高硬度和高耐磨性的前提下，降低其淬火内应力和脆性，以免使用时崩裂或过早损坏它主要用于各种高碳的切削刃具，量具，冷冲模具，滚动轴承以及渗碳。

仅仅以工件的表面温度作为依据，容易形成误判，工件在浸入热的清洗操的瞬间就有可能开裂所以对于大于5kg以上的合金模具钢一。

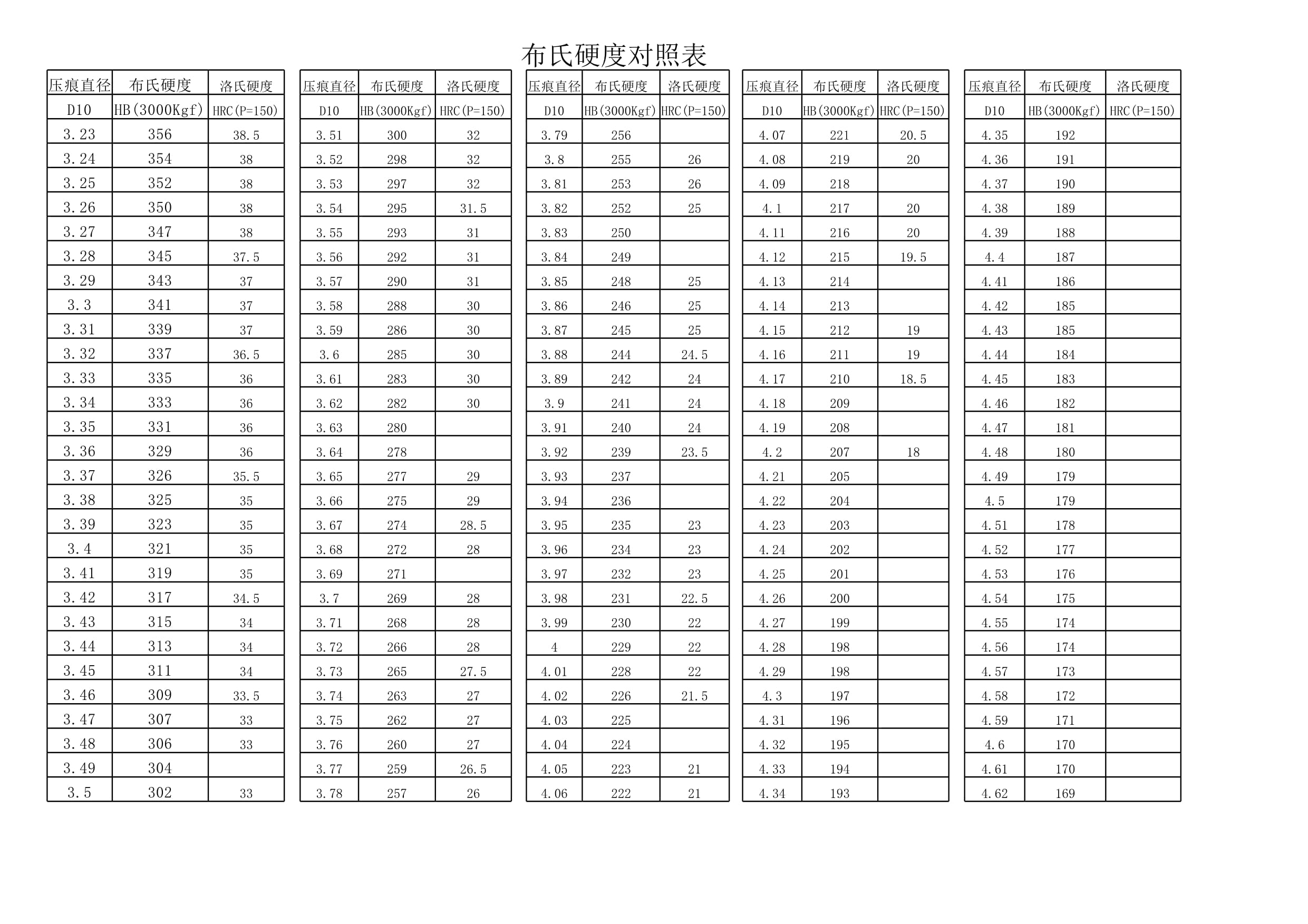

2查表法经过长期生产经验数据的积累，已经制定许多钢材回火温度与硬度的对照表，可供制定工艺时使用这些表在有关手册和资。

采用不同回火温度和保温时间回火后的硬度和力学性能对照表表1 回火温度和回火时间对75Mn钢力学性能的影响表1数据说明，提高。

编制说明注素材来源于网络，如有侵权请联系本公众号删除关注我们的微信公众号每天都能涨姿势！微信号hysdb1314。

所以在被正火和回火后，硬度和强度下降较少表1 不同材质刀体各部位焊接刀片后硬度对照表金相化验可以进一步验证上述分析用。

要用硬度试验或金相分析等方法分析是哪种”硬度不足”， 然后从原材料加热工艺冷却介质冷却方法以及回火温度等方面找原因。
