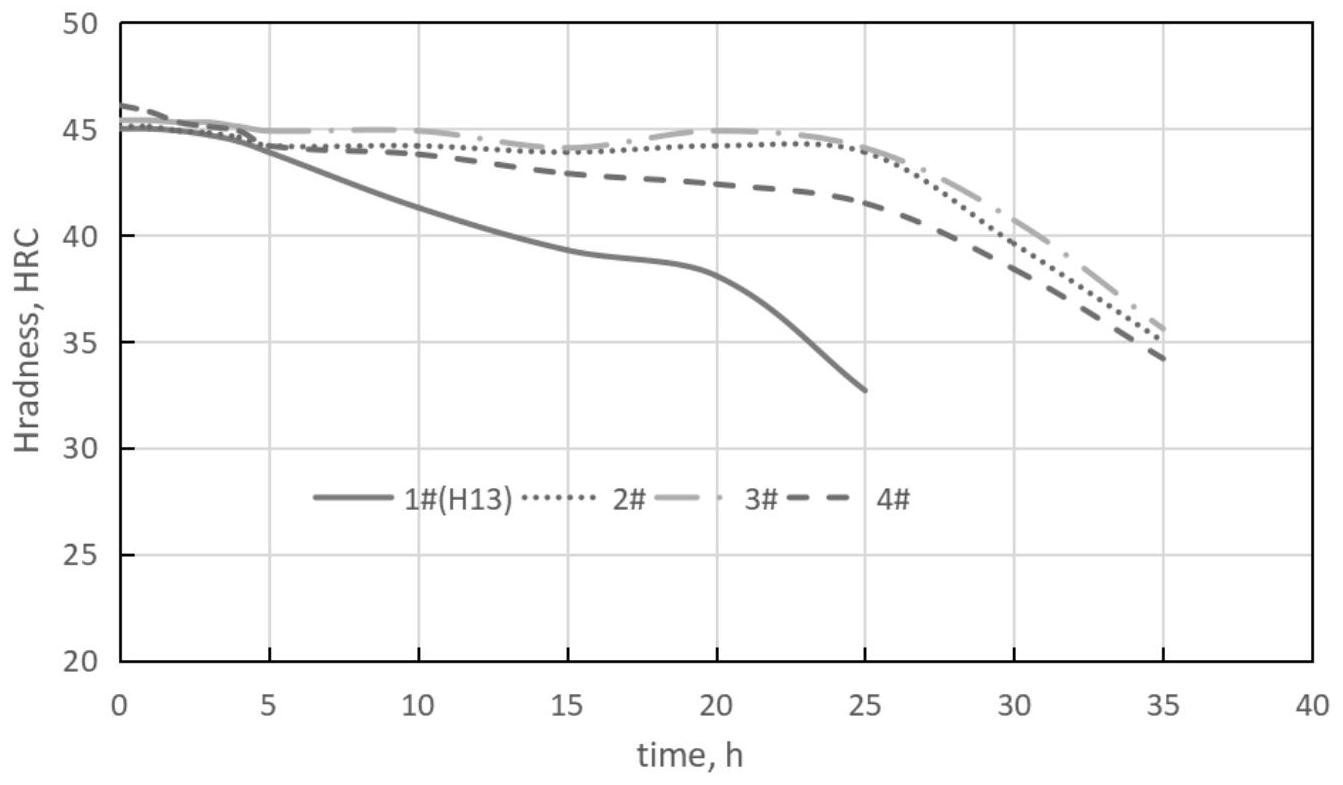

应该是等温淬火吧 H13用1030淬火，250300度等温淬火，580600度回火两次，与常规淬火回火工艺相比，在高温强度和塑性不降低的情况下，高温冲击韧性度提高33％ 从显微组织上看，H13钢250300度等温淬火，当淬火冷却到MS340度以下时，开始形成大约30％40％的马氏体，奥氏体晶粒第一次被分割，且。

淬火规范温度10201050度，冷却介质油或空气，硬度HRC56582回火规范温度560580度，冷却空冷，回火硬度HRC47493通常采用两次回火，第二次回火温度应比第一次低20度。

H13钢材在交货时，其布氏硬度需达到HBW103000的标准，硬度值需小于等于235淬火处理预热在790度±15度的温度下进行预热加热温度有两种选择，一是在盐浴环境中加热至1000度，精度控制在±6度二是在炉控气氛下加热至1010度，同样保持±6度的温度控制保温时间淬火后的保温时间一般在5到1。

H13模具钢的最佳热处理温度为HRC4852度，但具体热处理要求需依据模具的使用需求进行调整市场上的H13钢钢材及模坯，在出厂前已完成退火热处理，确保拥有良好的金相组织和适当的硬度，加工性能优良，无需再次退火然而，若模具制造商进行了改锻，这会破坏原有的组织与性能，增加锻造应力，因此需要重新退。

H13圆钢热处理步骤预先热处理 市场上供应的H13钢钢材和模坯，在钢厂都已作好退火热处理，保证了具有良好的金相组织，适当的硬度，良好的加工性，无需再进行退火但制造厂进行改锻后破坏了原来的组织和性能，增加了锻造应力，必须进行重新退火淬火及回火 要求韧性好的模具淬火工艺规范加热温度1020～。
