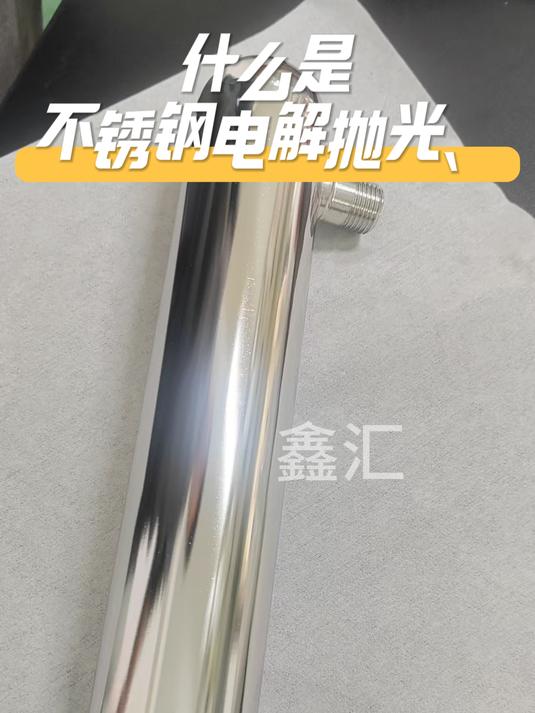

1 不锈钢电解抛光是一种电化学处理方法，其中不锈钢作为阳极，在特定的电解液中进行抛光2 在电解抛光过程中，不锈钢被放置在电解槽中，连接电源的正极3 电解槽中加入的特殊电解液通常含有硫酸磷酸等酸性物质4 电源的负极连接一个惰性电极，如石墨或不锈钢板，也浸入电解液中5 电流通过电。

不锈钢电解抛光配方磷酸560mll 硫酸400mll 铬酐50gl 明胶78gl 水40mll 阳极电流密度2050安平方分米 温度5565度 阴极材料铅 溶液密度176182 注磷酸采用密度为17的磷酸，硫酸采用密度为184的硫酸配置步骤1将计算量的水加入槽中2将计算量的。

工件完成电解抛光后，为了确保其表面光洁度和质量，建议遵循以下清洗步骤首先，将工件浸入自来水中冲洗，以去除表面残留的电解液和其他杂质随后，将工件放置于5%的片碱溶液与水的混合液中，浸泡3分钟这一步骤有助于中和工件表面的酸性残留物，防止在后续干燥过程中出现黄色印迹清洗完成后，再次将工件。

不锈钢电解抛光液使用时间久了会发绿色，主要是因为抛光液中含有不锈钢表面脱落的镍铬等离子沉积所致具体原因如下离子沉积不锈钢电解抛光液在使用过程中，会与不锈钢表面发生反应，导致不锈钢表面的镍铬等元素脱落并沉积在抛光液中这些沉积的离子会使抛光液逐渐呈现绿色抛光效果虽然抛光液发绿，但这并不意味着其抛光。

工艺过程不锈钢电解抛光是以被抛工件为阳极，不溶金属为阴极两极同时浸入到电解槽中，通以直流电在电解化学反应的作用下，工件表面逐渐整平，增大表面光亮度工作原理不锈钢电解抛光原理被公认的主要为黏膜理论工件上脱离的金属离子与抛光液中的磷酸形成一层磷酸盐膜，这层膜吸附在工件表面黏膜。
