在接触钣金折弯工艺时，安全是首要考虑的问题操作过程中要佩戴适当的防护装备，如防护眼镜手套和耳罩，以避免受伤同时，了解折弯机的使用方法和注意事项至关重要，确保在操作过程中不会发生意外其次，熟悉图纸是折弯工艺中的关键环节学习如何解读图纸上的折弯角度材料厚度和弯曲半径等信息，这对于；A直边长度两侧分别为A1和A2 R折弯处的内R尺寸 T材料厚度 P折弯展开系数 W内R弯曲的档位角度 π取值为31416则展开后的长度为 L = A1 + A2 + W360 * 2 * 31416 * R * P2 模具设计者在设计模具时，不仅要满足客户图纸要求的结构，还。

钣金折弯图，也就是二维工程图，想要学会看懂二维工程图，最好的方法是，你师傅折弯好的工件，你把工件拿过来，对着三视图的方向，翻转工件，和图纸相比对，有一定时间，基本就会了 再看的时候注意，图纸虚实线部分 还要注意是第几角法 第一角法 基本是国内的， 也就是跟实物翻转；首先，仔细阅读图纸，确保理解图纸上所有的标注，包括尺寸位置角度等关键信息应用“内加外减”原则在进行板料折弯时，需要根据图纸标注的尺寸位置，遵循“内加外减”的原则这意味着，在折弯的内侧，需要增加板料的厚度在折弯的外侧，则需要减去板料的厚度这是为了确保折弯后的尺寸符合图纸。

1 将折弯工件按照主视图进行摆放，注意拉丝或毛刺的方向，以便于辨别方向，并且方便检验图纸的正确性2 在查看图纸时，应该全面观察，不能忽视任何细节由于某些产品的结构特点，局部需要折弯的部分可能无法在常规的三视图上显示，这时就需要借助局部视图来理解3 明确钣金加工图纸中折弯边线的表示方式。

一个新手如何看懂折弯图纸

钣金折弯图，也就是二维工程图，想要学会看懂二维工程图，最好的方法是，你师傅折知弯好的工件，你把工件拿过来，对着三视图的方向，翻转工件，和图纸相比对，有一定时间，基本就会了再看的时候注意，图纸虚实线部分还要注意是第几角法第一角法 基本是国内的，也就道是跟实物翻转方向一致。

1 在CAD钣金件图纸中，折弯线应使用点化线来表示，它与中心线保持一致2 折弯线实际上可以被视为折弯角的中心线3 请注意，图纸中提供的折弯线表示方法可能存在错误4 折弯线是一种虚拟线，仅为了折弯操作的便利而绘制，其定位方向会因不同的折弯角度而有所变化，通常仅供参考5 展开图。

2 实际上，折弯线可以被视为折弯角的中心线因此，图纸上的折弯线表示方法存在错误3 需要指出的是，折弯线是一个虚拟的线，其存在是为了便于进行折弯操作而绘制的折弯线的具体定位可能会因折弯角度的不同而有所差异，通常仅供参考4 展开图不应被视为机械加工的最终图纸展开图仅提供了一。

若公司有各工序的工艺图，折弯步骤图容易理解若是新手，注意以下几点1 分清第一视角或第三视角第一视角是国内常用，按投影规律第三视角是从哪个角度看就画在哪边2 别漏看局部视图或剖面图，图纸的各个角落都要看到折弯示意图常用线条或板厚线表示，通常分清楚向下折还是向上折即可。

1分清是第一视角还是第三视角，一般图框里有符号表示第一视角一般是国内常用，按投影规律第三视角是哪面看的就放哪边也就是左边看过去的影象就放左边，正好相反 2不要漏掉局部视图或者是剖面图，图纸的边边角角都必须要看到 再个折弯示意图不比三视图，多数是用线条或者板厚线表示的。

新手学折弯咋看懂图纸呢

1 分清视角，通常图框内会有符号表示国内常用的视角是第一视角，遵循投影规律第三视角则是哪面看就放在哪边，与第一视角相反2 切勿遗漏局部视图或剖面图，图纸的每一个细节都必须仔细查看折弯示意图不像三视图，通常是用线条或板厚线来表示的，主要理解折弯是向下还是向上即可钣金工艺的。

铝板折弯图纸怎么看 #xE768 我来答 1个回答 #热议# 生活中有哪些成瘾食物？TONGDUANwsqyls 高粉答主 20201117 · 醉心答题，欢迎关注 知道大有可为答主 回答量28万 采纳率91% 帮助的人4615万 我也去答题访问个人页 关注 展开全部 已赞过 已踩过lt 你对这个回答的评价是？ 评论 收起。

一分清是第1视角还是第3视角，通常图框里有符号代表国内常用通常是第1视角，按投影规律第3视角是哪面看的就放哪边也就是左边看过去的影像就放左边，正好相反二不可以漏掉局部视图或是剖面图，图纸的边边角角都一定要看到再个折弯示意图不比三视图，大多是用线条或板厚线表示的，一般只要弄明白向下折还是向上折就可以了。

弯管图纸新手看懂方法如下1首先，需要了解弯管图纸中常用的标记和符号例如，直线表示钢管的长度，弧度表示钢管的弯曲程度，箭头表示钢管的方向等2了解一些基本的数学知识，如三角函数勾股定理等，以便更好地理解弯管图纸中的几何形状3其次，需要对弯管加工过程有一定的了解了解如何测量钢管。

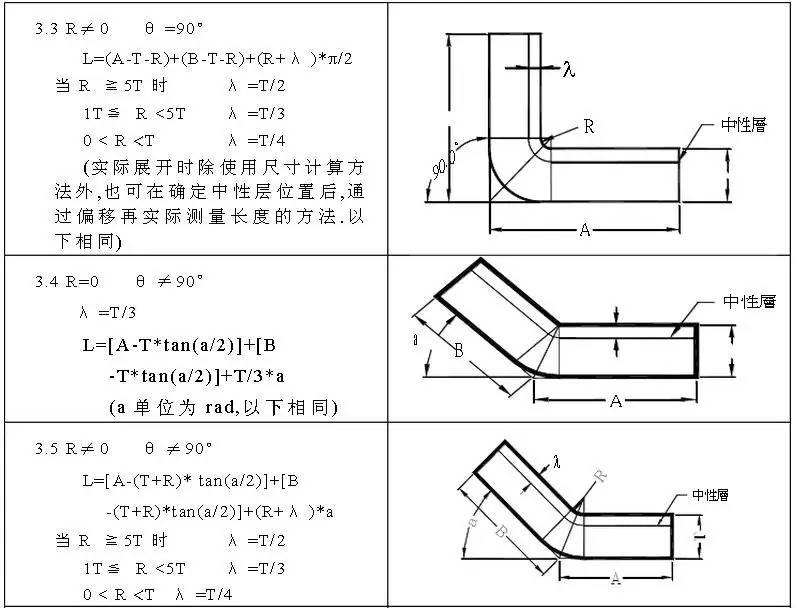

1 学习折弯展开图纸的绘制，首先需要了解如何直接展开图形2 展开尺寸的计算基于内尺寸加上折弯系数3 当折弯内角R小于等于材料厚度时，使用尖角展开法，应用展开公式计算4 折弯系数反映了材料在折弯过程中被拉伸的长度，它受材料种类板厚以及所使用的折弯模具影响而有所不同5 了解折弯展开。
