不锈钢复合板制造主要涉及两种工艺，即固液结合法和固相结合法，其中常用方法为固相结合法，即爆炸焊接爆炸焊接工艺利用炸药爆炸产生的冲击力，促使复合板高速撞击基板，产生碰撞并形成塑性变形，同时实现原子间的扩散与熔化，最终将不同金属板焊接成型爆炸焊接工艺包括平角法和角度法两种，平角法适用于两平面的。

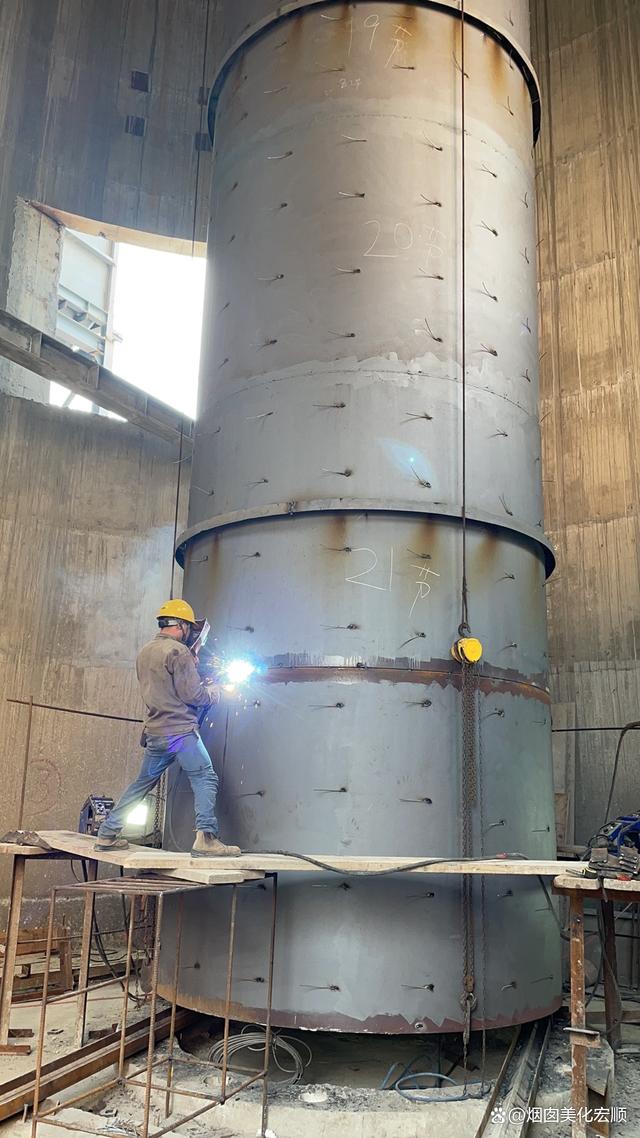

复合钢板焊接时，可以采用焊条电弧焊方法根据SHT 35272009石油化工不锈钢复合钢焊接规程，建议选择合适的焊材我推荐基层材料Q345使用焊条J507E5015，过渡层选用焊条A302E30916，复层0Cr18Ni9则应采用焊条A102E30816希望这些信息对你有所帮助在进行复合钢板的焊接过程中，应仔细。

爆炸复合法是将不锈钢板置于碳钢基板上，两者之间用垫子隔开，然后在不锈钢板上铺设炸药，通过炸药爆炸产生的高温高压，使不锈钢板与碳钢基板实现固相焊接这种方法可以生产出数百毫米厚的不锈钢复合板，适用于大型底座和管板等热轧复合法则是在高度真空条件下，将碳钢基板和不锈钢板处于纯净状态后进行轧制。

不锈钢复合板的加工工艺1切割不锈钢复合板可以采用剪切切割机激光切割等方式进行切割，以满足不同形状和尺寸的需求2冲压不锈钢复合板可以采用冲床进行冲压，以制作各种形状的零件和配件3折弯不锈钢复合板可以采用折弯机进行折弯，以制作各种形状的构件和零件4焊接不锈钢复合板可以采用。

在待焊区中碳钢和不锈钢共存部位，要选用隔离层的焊接材料待焊区出现都是碳钢时，可以按基层所选用的焊接材料进行施焊同样，待焊区都是不锈钢材料时，选用覆层的焊接材料，但是考虑到焊接熔池的深度，可能将基层熔化，此时第一层焊缝仍要隔离层的焊接材料例如00Cr18Ni5Mo3Si2+Q235复合钢板焊接。

轧制复合法是利用压力加工工艺生产金属不锈钢复合板的方法，有冷轧复合和热轧复合两种其基本原理是将需要复合的两种金属按照一定的配比和要求，送入轧机进行轧制，在轧机的强大压力作用下，或者与热作用相结合，使复合的两种金属板在整个截面上发生塑性变形，促使待复合表面变形洁净活化，随之形成平面状的。

能与常规金属加工工艺如轧制锻压等相结合，创造出更大更长的复合材料安装工艺的精妙之处大面积复合板的安装需采用平行法，确保复合板与基板间留有适当的间隙，避免下垂或翘曲影响焊接效果中心起爆法和高速炸药的使用有助于优化气体排出，减少熔化区域，提升焊接质量工艺步骤的严谨把控焊接前。

不锈钢复合板在金属材料中属于一种功能材料，它的国家标准为GBT81651997不锈钢复合钢板和钢带，它以碳素钢和低合金钢为基材，以不锈钢为表材，通过特殊工艺加工而成一体它可进行热加工变形加工焊接等方面加工，同时具有两种材料的特性抗腐蚀强度高导热性好功能多价格低等优点应用。

复合板是由两个或多个不同材料组成的组合板材这些材料可以是金属木材塑料等，通过焊接粘合机械连接等方式结合在一起它们形成了一个整体，既有单一材料的特性，又具备组合后的综合优势二复合板的制造过程 复合板的制造涉及多种工艺关键步骤包括选择适当的材料设计接口结构实施连接工艺。

复合板是由多层材料通过特殊工艺复合而成的板材详细解释如下一复合板的定义 复合板是一种由两种或多种不同材料组合而成的板材这些材料可以是金属木材塑料玻璃等，通过一系列的化学和物理方法，将它们紧密结合在一起，形成具有多种性能特点的板材二复合板的制造过程 复合板的制造通常。

因此，等离子弧焊的生产率高焊缝质量好但等离子弧焊设备包括喷嘴比较复杂，对焊接工艺参数的控制要求较高 钨极气体保护电弧焊可焊接的绝大多数金属，均可采用等离子弧焊接与之相比，对于1mm以下的极薄的金属的焊接，用等离子弧焊可较易进行 5管状焊丝电弧焊 管状焊丝电弧焊也是利用连续送进的焊丝与工件之间。

二是不进行加热，仅在被焊金属的接触面上施加足够的压力，借助于压力所引起的塑性变形，以使原子间相互接近而获得牢固的接头，这种方法有冷压焊爆炸焊等主要用于复合钢板3钎焊是采用比母材熔点低的金属材料，将焊件和钎料加热到高于钎料熔点，低于母材熔点的温度，利用液态钎料润湿母材，填充接头。

发泡水泥复合板的施工工艺如下屋面施工 屋面板排版分格根据屋面钢网架跨度及网格尺寸确定标准板尺寸，对整个屋面进行分格排版，尽量接近标准板尺寸，并考虑板块间预留缝隙 加工进场将确定好的屋面板规格数量等提供给厂家加工制作，需留置的上人孔排风口等位置和尺寸也要一并告知 测量放线。

1incoloy825材质的不锈板与碳钢板Q235B焊接用什么材质的焊丝？2incoloy825SUS316与Q235B三种异种材质板材焊接要用什么材质的焊丝？ 1incoloy825材质的不锈板与碳钢板Q235B焊接用什么材质的焊丝？2incoloy825SUS316与Q235B三种异种材质板材焊接要用什么材质的焊丝？3incoloy825SUS304与Q235B三种异种。

低合金钢和双相不锈钢复合板的热处理问题也要同此考虑7需要熟悉了解双相不锈钢的焊接规律，不能全部套用奥氏体不锈钢的焊接，双相不锈钢的设备能否安全使用与正确掌握钢的焊接工艺有很大关系，一些设备的失效往往与焊接有关关键在于线能量和层间温度的控制，正确选择焊接材料也很重要焊接接头焊缝。

2205不锈钢的缺点1应用的普遍性与多面性不如奥氏体不锈钢，例如使用温度必须控制在250摄氏度以下2其塑韧性较奥氏体不锈钢低，冷热加工工艺和成形性能均低于奥氏体不锈钢3存在中温脆性区，应严格控制热处理和焊接工艺，避免有害相的出现，破坏性能2205双相钢的高强度及抗腐蚀能力使其。
